Pengenalan Produk

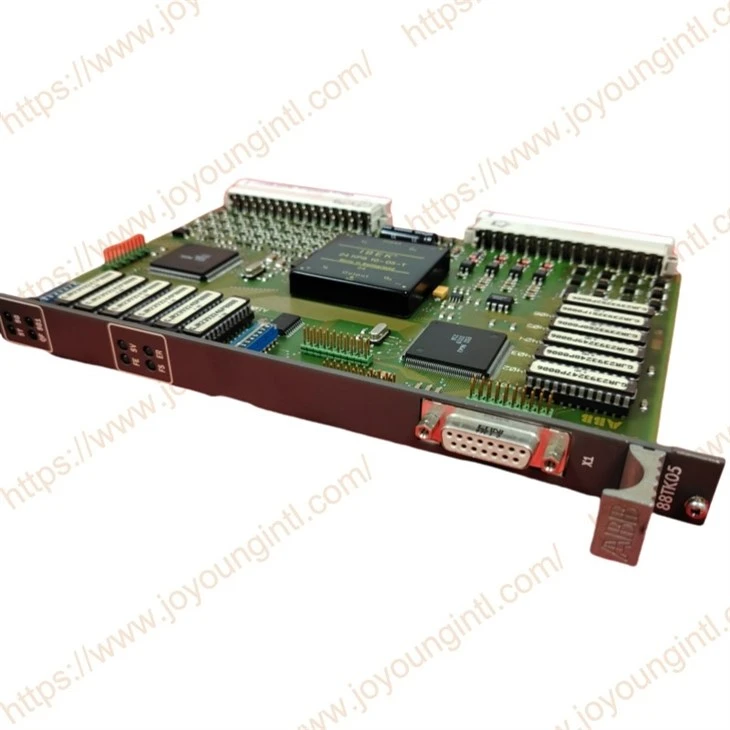

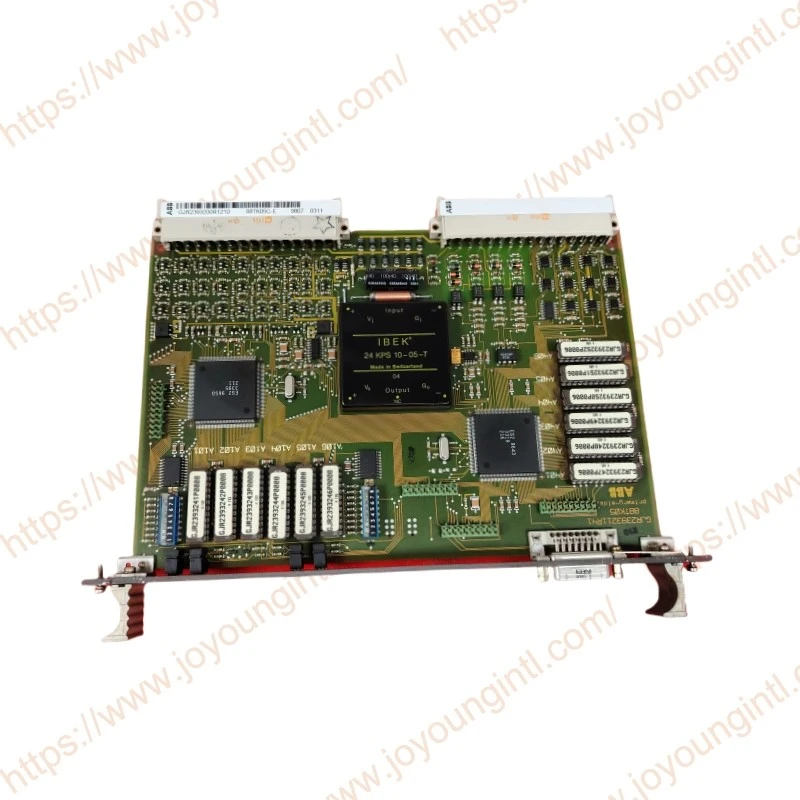

88TK05C-E GJR2393200R1210 digunakan di stesen yang dimiliki oleh sistem proControl . bersamaan dengan modul gandingan bas 88ft05, ia digunakan untuk gandingan alat prool. stesen .
Spesifikasi Teknikal
|
Pembuatan |
Abb |
|
Model |
88TK05C-E |
| Nombor bahagian | GJR2393200R1210 |
|
Penerangan |
Modul gandingan bas |
|
Asal |
Switzerland/ Jerman |
|
Dimensi |
15 * 15 * 5cm |
|
Berat |
0.25kg |
Butiran Produk
Ciri -ciri:
88tk05c-e dilengkapi dengan
-Satu Antara Muka Standard (SS) dengan Bas Stesen
-Onderface RS485 dengan modul gandingan bas jauh 88FTO5
-Satu antara muka data modul dengan modul gandingan bas jauh 88ft05
-Otan antara muka pemantauan yang berpotensi berpotensi untuk input gandingan-satu-satu-satu-satu untuk mengendalikan peringkat output pemancar dalam modul gandingan bas 88ft 05.
Modul menggunakan Alamat Modul 60 atau 61 (bergantung kepada sama ada ia bertujuan untuk mod satu saluran atau dwi-saluran) serta alamat modul 62 (cf . bab pada 'Menetapkan Stesen, Sistem dan Alamat Modul')
Modul ini boleh dipasang ke mana -mana slot kabinet proControl . dalam kabinet standard, bagaimanapun, slot terpelihara disediakan .
Pemindahan telegram bebas ralat antara modul proControl 88TK05 dan lebih tua yang terletak di stesen yang sama hanya dipastikan jika modul-modul ini telah dihasilkan selepas tahun 1987 (siri nos . 9 xx8 dan lebih tinggi) .
Untuk menghantar komunikasi data, dua mod utama tersedia, yang dikawal oleh pengawal komunikasi:
-Kiklik mod
-Event Mode .
Dalam mod kitaran, pengawal komunikasi mengundi satu demi satu . Panggilan ini untuk menghantar telegram data yang ditimbulkan oleh 88TK05 dan dikemukakan ke stesen .
Dalam mod acara, 88TK05 menandakan kehadiran peristiwa di stesen dengan mengaktifkan saluran bunyi . kemudian, pengawal komunikasi mengenal pasti stesen yang diminta dan menghasilkan panggilan acara, yang dinilai oleh 88TK05 dan diteruskan ke stesen .
88TK05 menghantar telegram kitaran atau acara yang disediakan oleh modul stesen selepas mengundi . penghantaran melalui 88ft05 ke bas jauh .
Semua telegram diperiksa untuk ketepatan formal dan ketepatan . menilai kandungan . Jika ralat dikesan, telegram dikekalkan, dan 88TK05 menghantar telegram diagnosis sebaliknya .
Sehingga panggilan seterusnya, modul 88TK05 buffer setiap blok telegram yang dihantar dari stesen untuk penghantaran berulang, sekiranya pengawal komunikasi menerima telegram yang salah atau jika telegram yang dihantar tidak tiba di semua .
Komunikasi stesen bas
Komunikasi data dengan stesen mengikuti protokol yang ditetapkan .
Col, yang dikawal oleh 88TK 05.
Semua modul stesen ProControl mengikuti protokol ini; Tiada modul stesen boleh secara aktif mengambil bahagian dalam pemindahan data tanpa kebenaran .
Kawalan protokol terutamanya terdiri daripada fungsi berikut:
-Dikati modul -modul yang meminta permit untuk menghantar . menghantar telegram data ke bas stesen,
-Menghanta permit penghantaran untuk satu modul stesen pada satu masa untuk menghantar telegram data ke bas stesen,
-Menable atau melumpuhkan telegram data yang dihantar atau diterima setelah diperiksa untuk kandungan yang betul dan ketepatan formal,
-Mengelan mod kitaran dalam stesen:
Dalam mod kitaran, semua modul yang dimiliki oleh satu stesen diberikan, satu demi satu, permit untuk menghantar datastarting kitaran mereka dengan alamat modul tertinggi . Permit hantar berkesan sehingga semua data telah dihantar .
