Pengenalan Produk

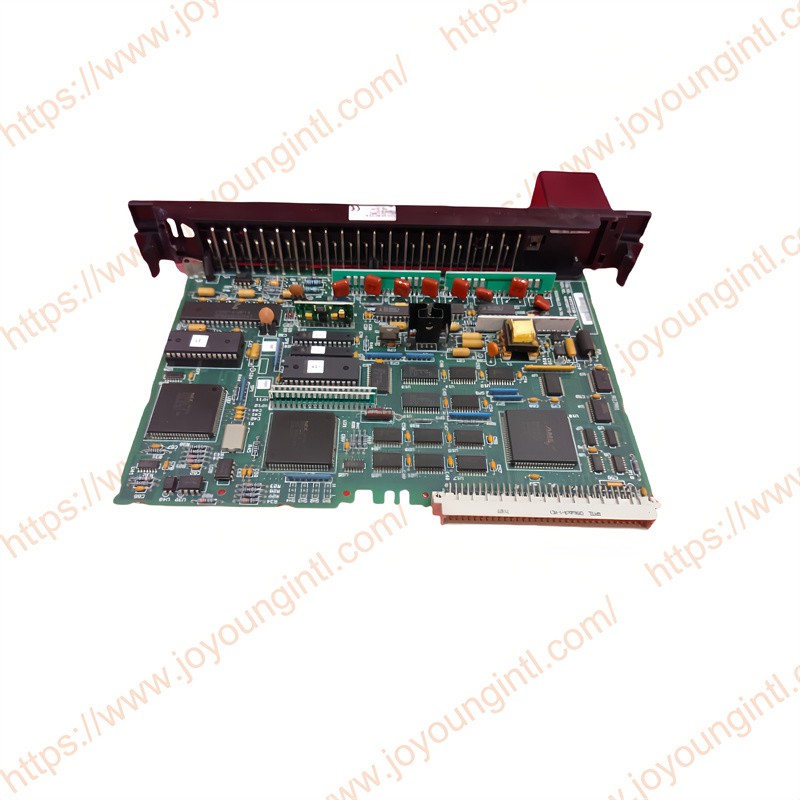

IC697ALG230 ialah Modul Penukar Pangkalan Input Analog yang dihasilkan oleh GE Fanuc Automation. Ia pada asalnya digunakan dalam platform pengawal boleh atur cara (PLC) Siri 90-70 dan beberapa seni bina yang serasi. Fungsi utamanya ialah untuk menukar isyarat analog (seperti isyarat voltan atau arus) daripada peranti medan kepada kuantiti digital (pembolehubah AI) dalam sistem kawalan, supaya pemproses logik teras PLC boleh mengumpul, memproses dan mengawalnya.
Spesifikasi Teknikal
|
pembuatan |
PRU |
|
Model |
IC697ALG230 |
| Nombor Bahagian |
IC697ALG230F |
|
Penerangan |
Modul Input Analog |
|
asal usul |
USA |
|
Dimensi |
30*20*6sm |
|
Berat badan |
0.65kg |
Butiran Produk
Fungsi Teras dan Prinsip Kerja IC697ALG230
Pemerolehan dan Pemprosesan Isyarat Simulasi
Fungsi teras IC697ALG230 adalah untuk mengumpul dan menukar data input analog. Ia menawarkan 8 saluran analog berbeza, setiap satunya boleh dikonfigurasikan secara bebas sebagai sama ada mod semasa atau input mod voltan. Reka bentuk ini lebih fleksibel berbanding jenis input tetap.
Input voltan: Biasanya menyokong julat -10 VDC hingga +10 VDC.
Input semasa: Menyokong 4 - 20 mod gelung semasa mA.
Pemasangan perkakasan
Dalam seni bina GE Siri 90-70 PLC, IC697ALG230 ialah modul input analog "penukar asas". Ia bertanggungjawab untuk menukar isyarat analog (voltan atau arus) dari medan kepada nilai digital yang boleh dikendalikan oleh PLC (%AI). Modul itu sendiri tidak boleh beroperasi secara bebas; ia perlu dimasukkan ke dalam rak 90-70 I/O dan disambungkan ke CPU melalui backplane.
Antara muka modul dilengkapi dengan blok terminal boleh tanggal untuk menyambungkan kabel sensor/pemancar medan:
Pasangan input berbeza: Setiap saluran mempunyai dua terminal input, sepadan dengan terminal positif/negatif isyarat.
Apabila menggunakan input oltage: Terminal positif disambungkan ke output sumber voltan-di tapak dan terminal negatif disambungkan kepada rujukan negatif biasa. Dalam gelung semasa: Gelung 4-20 mA mesti ditutup untuk litar lengkap, dan ia mengandungi perintang beban untuk memenuhi keperluan reka bentuk gelung standard.
FAQ.Diagnosis dan Pengendalian Pengecualian
Modul Siri 90-70 dan IC697ALG230 menawarkan keupayaan diagnostik automatik separa:
S: Buka-Pengesanan wayar
J: Dalam mod 4-20 mA, apabila litar tertentu dikesan terputus (contohnya, jika talian sensor terbuka), modul boleh menetapkan saluran ini kepada nilai kesalahan pratetap atau nilai maksimum, dan kemudian suapan semula status kepada PLC.
S: Isyarat melebihi-penggera had
J: Program PLC boleh melakukan semakan had atas/bawah pada %AI data. Apabila data tidak normal (seperti melebihi julat), ia akan mencetuskan penggera atau beralih kepada logik keselamatan.
S:Pastikan model itu serasi dengan siri.
A:IC697ALG230 tergolong dalam modul input analog Siri 90-70. Ia memerlukan satah belakang dan sistem CPU Siri 90-70 untuk sokongan dan tidak boleh dipalamkan terus ke PACSystems atau siri mesin lain.
S: Parameter perisian ditetapkan dengan tidak betul.
J: Jika parameter ditetapkan kepada semasa tetapi isyarat voltan sebaliknya disambungkan, atau jika definisi skala pengguna tidak betul, nilai dalam program PLC tidak akan sepadan dengan jangkaan. Adalah perlu untuk mengesahkan dalam perisian kejuruteraan bahawa tetapan saluran sepadan dengan-penderia tapak.
